conception de tracés de contours

salut tout le monde,

merci pour votre aide dans mes questions précédentes. tout a très bien fonctionné et maintenant j'ai atteint l'analyse des données.

j'ai donc pu tracer mes données dans un tracé de contour (figure a), mais lorsque j'ai voulu les ombrager, je suis allé au graphique et j'ai sélectionné le tracé de contour, mais la forme était complètement différente (figure b).

figure a

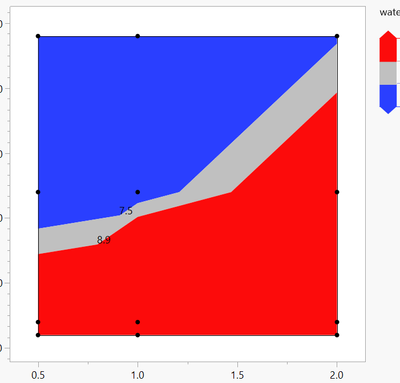

figure b

comment obtenir la figure a mais en nuances de couleurs comme dans la figure b ??? car c'est plus facile pour les yeux lors de la lecture de la conclusion des données.

merci et apprécié

Exploration et visualisation des donnéesPlan d'expériencesRé: conception de tracés de contours

Je ne pense pas que vous souhaitiez un tracé de courbes de niveau. Au vu de vos données, je pense que vous devriez utiliser l'option « Remplir en dessous » de votre graphique en courbes Graph Builder.

Re: Conception de courbes de niveau

Merci pour votre réponse, mais je n'ai pas trouvé l'option dans le menu déroulant. C'est peut-être parce qu'il s'agit de la version étudiante. J'ai néanmoins réussi à différencier la plage de valeurs que je recherchais dans mes conditions expérimentales.

Re: Conception de cartes de contours

Salut @NourNashed ,

Voici les options que j'utiliserais :

1. Enregistrez les colonnes (formule de prédiction) et, comme suggéré par @txnelson, utilisez l'outil de création de graphiques pour tracer le modèle de surface de réponse en fonction de deux facteurs (utilisez les deux facteurs comme variables X et Y, la formule de prédiction comme couleur, et cliquez sur l'icône de contour pour afficher la surface de réponse prédite). Exemple ici sur l'ensemble de données uniformes de forage de JMP :



2. Enregistrez la colonne de la formule de prédiction et utilisez la plateforme « Tracés de contours » (Graphique > Tracé de contours). Spécifiez votre formule de prédiction comme variable Y et vos entrées comme variables X, puis cochez l’option « Remplir les zones ». Vous devriez alors obtenir une visualisation similaire, avec d’autres options dans le triangle rouge (comme « Afficher les points de données », utilisée dans la capture d’écran suivante).



Je pense que la différence entre vos graphiques est liée au fait que dans un cas vous utilisez des valeurs prédites (graphique de contour figure a), et dans l'autre vous utilisez uniquement des valeurs mesurées (figure b).

J'espère que ces options vous seront utiles.
